l安全、可靠性:各种故障检测和保护措施保证系统能够长时间安全可靠运行
l扩展性： 可根据用户的不同需求，对软硬件系统进行合理的设计，使系统具备良好的可扩展性和灵活性，
l易用性:良好的人机界面显示，支持多语言，操作简单、方便，操作员无需很高的专业知识，稍加培训后即可熟练操作。

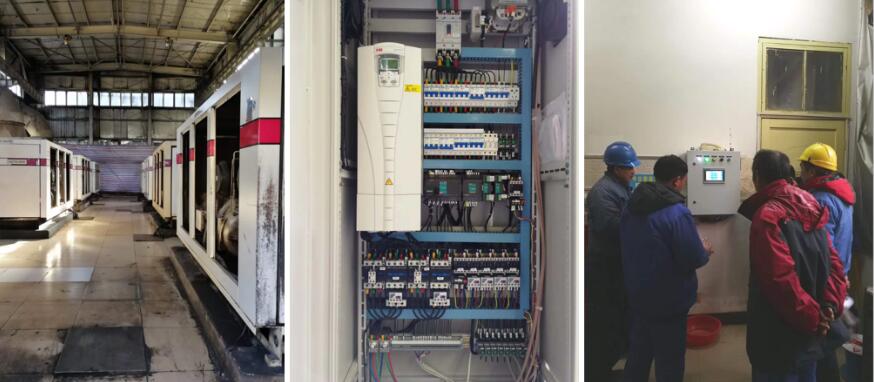

图1.现场设备图
、选型配置
1、C7触摸屏：
l7寸TFT屏，800x480分辨率，A8 CPU，4G Flash，512M RAM。支持：
l智能管理，支持云端/ 手机端访问控制，操作性强；
l集成Haiwell Cloud云服务、内置Haiwell 云引擎；可以远程实现手机APP、电脑云网站和远程上下载HMI和PLC程序
2、PLC：T48S2T-e+S04XA+S01RS+S01RS
lT系列标准型PLC，可扩展7个模块，自带 个RS232， 个RS485口；
l程序永久保存，程序容量48K，指令丰富，完全满足现场逻辑控制需求；
l模拟量不用写任何转化程序。现场温度、压力采集所见即所得。
l 个485口上可以同时带不同波特率、资料格式的下位机

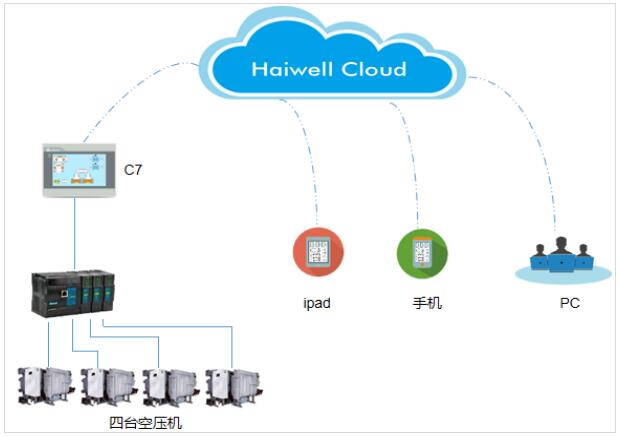

图2组网示意图
二、控制方案介绍
空压站 般是由是压缩空气站，由空气压缩机、储气罐（分为 、二 储气罐）、空气处理净化设备和冷干机组成，从控制上来说可以分为数据采集(排气压力 、管线压力和主机温度等)、变频器控制(根据设定压力和实际压力差由PLC内部PID控制，实现自动调节）、运行设置(其中包括定时设置、运行参数设置和辅机设置)。
除了上述控制，还有必不可少的人机交互界面，则要实现以下控制要求：
l参数监控：HMI界面实时显示压力值、温度和变频器运行参数，以及控住系统的手自动切换和修改，并显示流程工艺图；
l远程控制：可以实现电脑、手机和网页端访问，以及远程修改参数；
l报警信息可以在电脑和指定手机上接收到和查询历史故障参数；
l控制运行过程中的压力的数据记录和保存，并制成曲线图。
三、现场控制照片

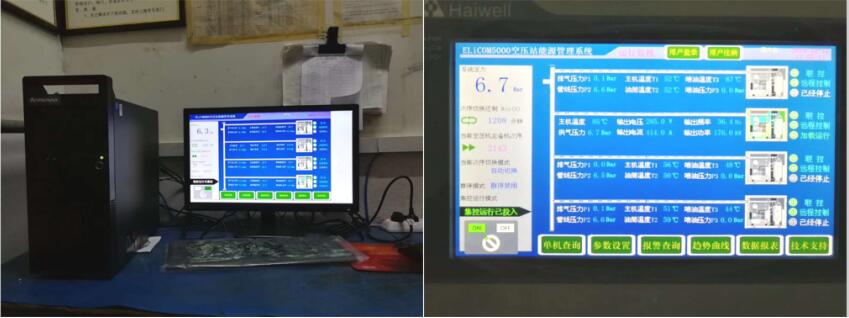

图3 电脑网页运行HMI工程界面和本地HMI端

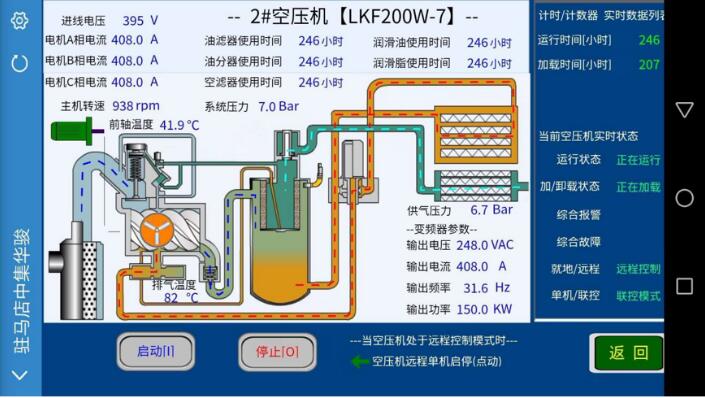

图4 海为云APP访问2#空压机控制画面

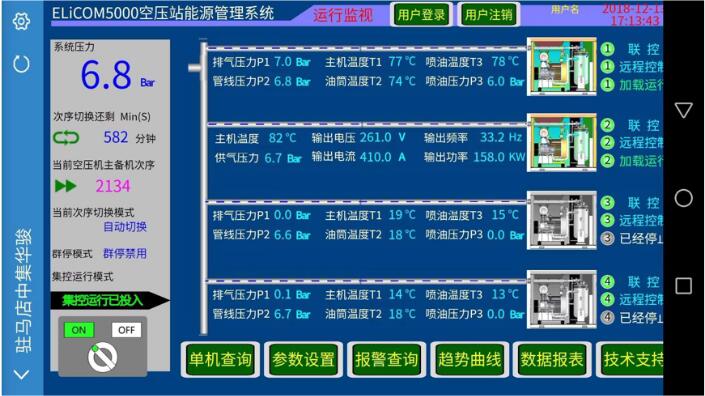

图5海为云APP访问运行监控画面
四、部分程序
部分HMI程序

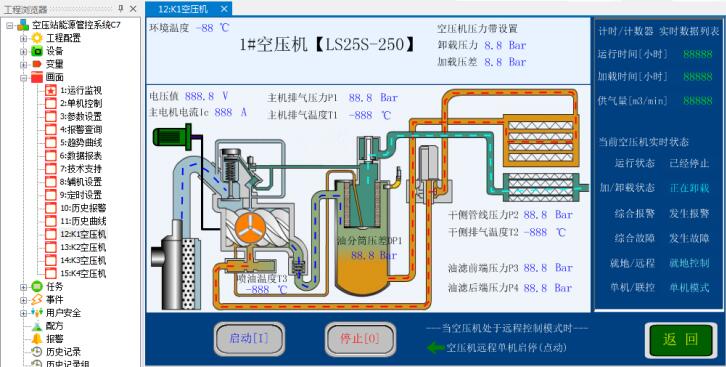

图6空压机控制画面

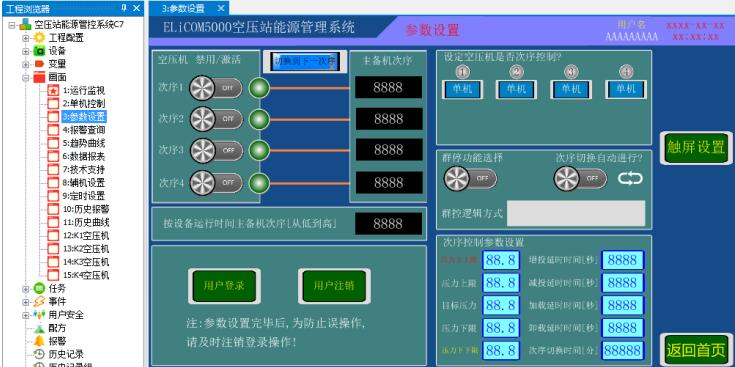

图7参数设置画面

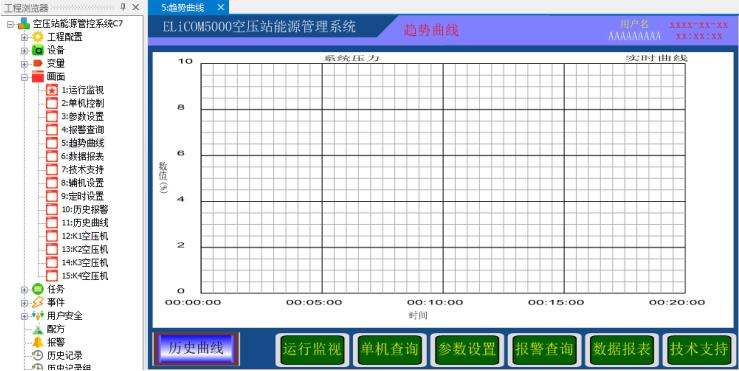

图8趋势曲线画面

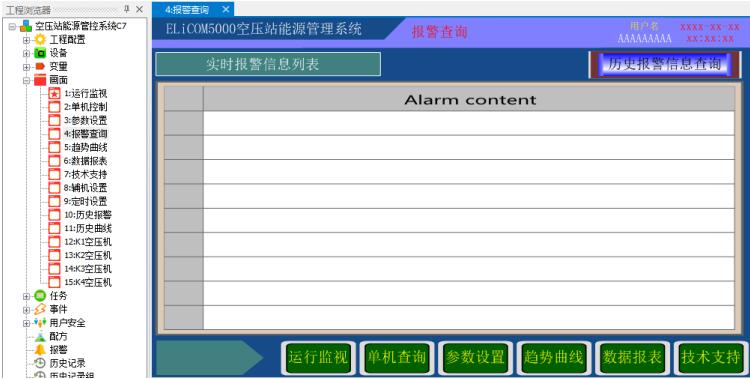

图9报警画面
五、方案总结
1. HMI支持海为云平台，智能管理，支持云端/ 手机端访问控制，操作性强；
2. 集成Haiwell Cloud云服务、内置Haiwell 云引擎；让访问安全可靠，让远程安全放心；
3. 海为PLC 485通信支持不同波特率、不同协议、不同资料格式同时通信，通信程序不需要处理时序，大大节省了工程师的编程时间；
4. 现场选用以太网PLC，以太网PLC支持多个上位机同时访问，同时以太网口也可以作为主站去访问其他设备，可主可从，方便调试；
5. 通过海为触摸屏还可以远程对HMI程序进行上下载，固件升 ，历史数据记录导出等操作；
6. 通过海为触摸屏还可以远程对PLC程序进行上下载，固件升 ，监控和PLC信息诊断。
